난방용 탄소섬유 보일러 제조

작성일 : 20-09-21 11:21
난방용 탄소섬유 보일러 제조
 글쓴이 : (주)상남
조회 : 99

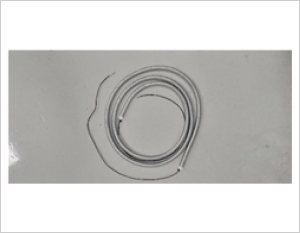

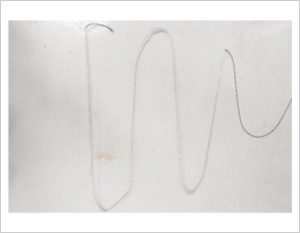

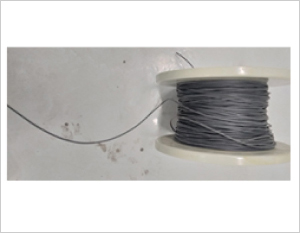

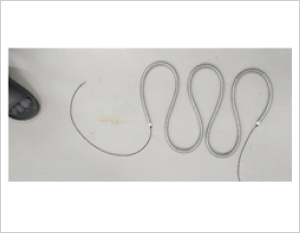

저온용 탄화규소 폴리머 발열선(Carbon Fiber Heating Cable)

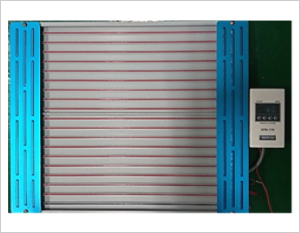

저온용 탄화규소 폴리머 바닥 난방용 보일러

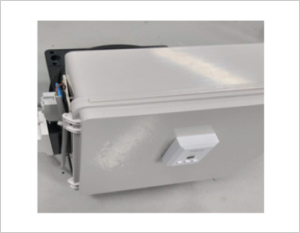

저온용 탄화규소 폴리머 실내 난방용 난로

저온용 탄화규소 폴리머 하우스 난방용 난로



저온용 탄화규소 폴리머 발열선은
양어장 일정한 온도 유지

저온용 탄화규소 폴리머 발열선은
수족관 동파방지에 아주 적합

저온용 탄화규소 폴리머 발열선은 포장도로 눈녹임 히터에 선이 유연하므로 아주 적합




200℃이하 저온용 방수 불연 탄소 발열체

<탄화규소 폴리머 섬유에 불연성고무로 압출한 초절전 발열선>

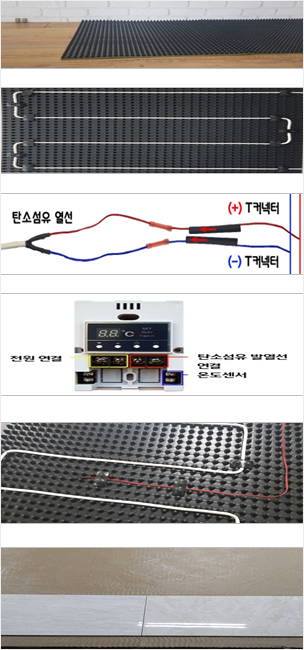

설치방법


  1. 모듈식 PP난방패드 설치
① 시공도면에 따라 온도조절기의 위치를 설정하고 진공 청소기로
바닥면을  깨끗하게 청소한다.
② 친환경 PVC타일 접착제를 바닥에 고르게 도포하여
직사각형  PP모듈(600x510)을 고정핀을 사용하여  바닥에 붙인다.

2. 탄소섬유 발열선 설치
※ 탄소섬유 발열선은 벽면으로 부터 250㎜ 간격을 반드시 유지해야 한다.
① 탄소섬유 발열선을 설치된 모듈식 PP패드에 150mm 간격으로 설치하고
열선고정핀을 돌기부분에 끼워 열선을 고정 시킨다.
② 연결전선(전선+T커넥터선) 모듈의 연결전선을 열선의 리드선과
온도조절기의 연결구 까지 배열하여 PP패드에 고정한다.
③ 탄소섬유 발열선의 리드선과 연결전선은 연결슬리브와
방수용 수축튜브를 사용하여 현장 시공한다.
※ 접지도는 뒷면 하단 그림 참조

3. 온도제어장치 및 방수온도센서 설치
① 연결전선을 온도제어장치애 연결한다
② 온도센서는 열선과 열선사이 센서봉을 설치하고 온도제어장치에 연결하여
통전검사, 절연검사를 실시 하여 이상유무를 확인한다.
② 제어장치의 위치는 전원 콘센트 옆 또는 바닥에서 상부로부터
300~1,000mm  높이에 설치 한다.

4. 바닥 마감재 시공 (모노륨, 데코타일, 타일, 대리석, 마루판넬 등)
시운전이 끝난 후 좌,우 코너의 전선 연결상태를 재확인하고
지정된바닥재로 상부를 마감한다.





조절기 결선도 (9.18㎡ 시공시)
